수상태양광구조물

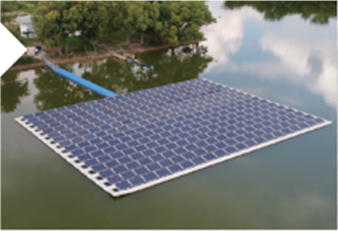

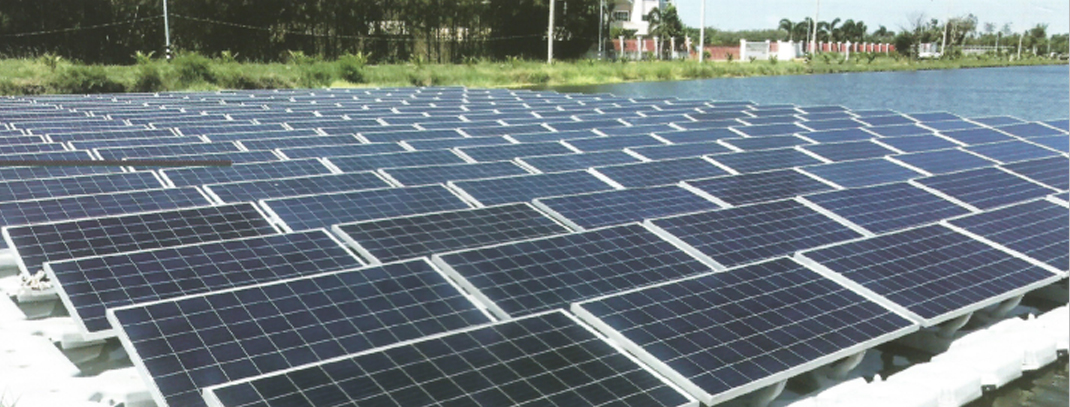

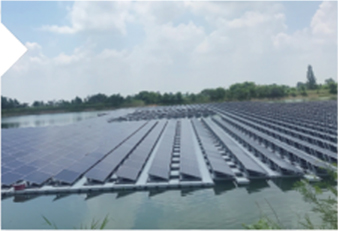

수상형 태양광 구조물 시스템은 연못, 호수, 댐, 저수지 등 장소에 설립되는 수상 태양광 발전소이며, 전통적인 발전소의 거대한 지면 면적을 차지하는 문제를 해결해 줄 수 있습니다. 태양광 발전 모듈을 고밀도 폴리에틸렌으로 만든 부유 블록에 고정하는 방식입니다. 시스템 강도를 확보한다는 전제 하에 전문적인 구조 설계를 진행함으로써, 블록 구조를 최적화하고 간편한 연결식 설계로 효율적인 설치를 이룰 수 있으며, 동시에 원가를 대폭 낮출 수 있습니다.

태양광을 직류전류로 전환한 뒤 주파수 조절 및 교류변환으로 계통연계형 발전시스템 구현
태양광 발전 모듈을 고정하는 부유블록에 고밀도 폴리에틸렌 (HDPE) 재질에 자외선 차단제와 착색제를 첨가하여 제품 수명 기간을 높임
전문적인 구조 설계, 최적화 된 블록 구조, 뛰어난 조합성으로 효율적인 설치 진행
다양한 배선방식(대칭 배치)으로 소유 면적 최소화
적재능력 향상, 간편한 유지보수, 모듈 호환성으로 비용 절감

적용 설치 가능 장소

호수

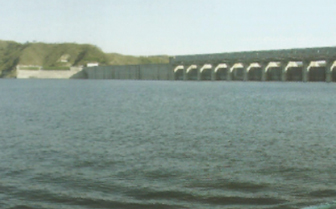

저수지

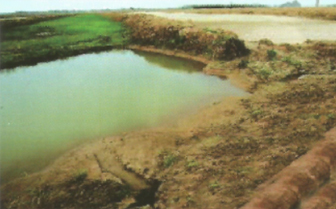

허문 탄광 물구덩이

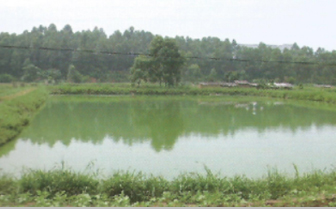

연못
공업 폐수지
식용수 수원

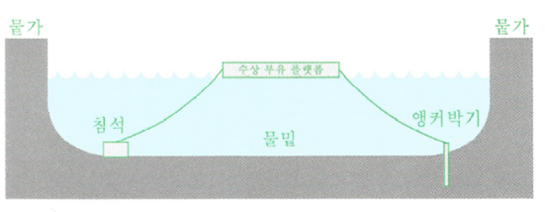

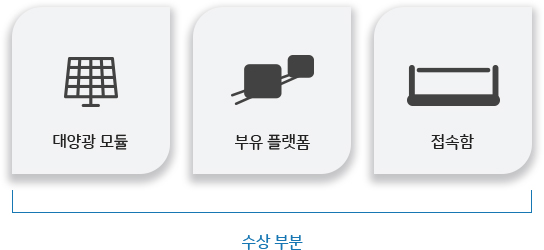

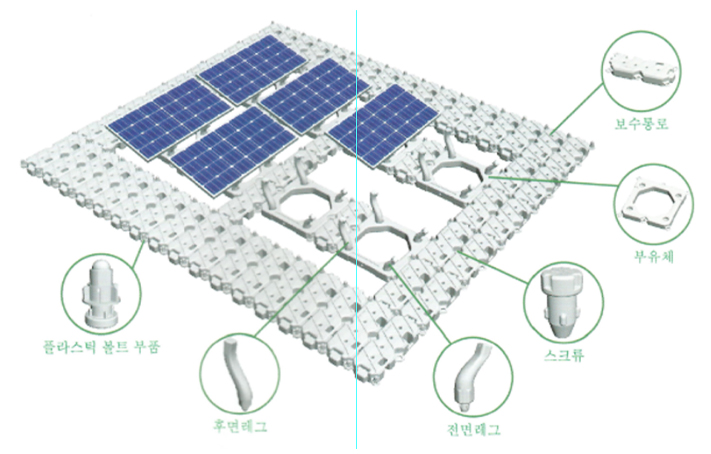

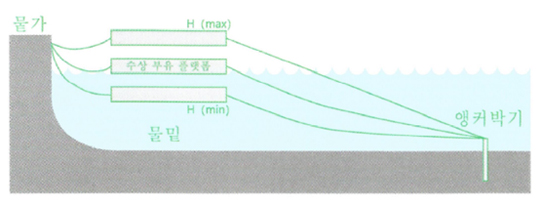

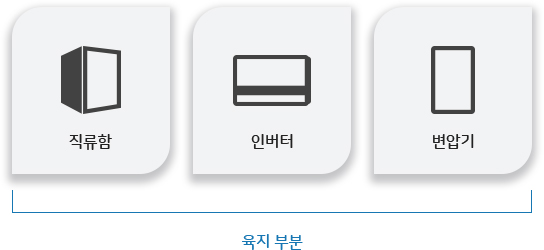

시스템 구조

기술 사양

제품 모델	MRac 수상 구조물 시스템 G4S	설계기준	AS/NZS 1170, DIN 1055, JIS C8955 : 2017, Intervational Building Code IBC 2009, California Building Code CBC 2010
설치 장소	호수, 저수지 수면 설치

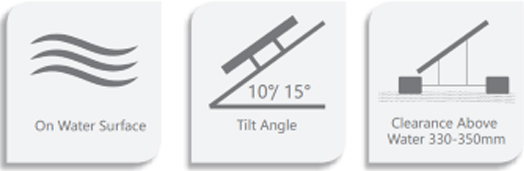

모듈 각도	10 혹은 15º
최대 풍속	51m/s	재료	HDPE
최대 적설량	1KN/m²	고정부품 재료	징크니켈합금 &HDPE
수상 높이	330~350mm	부품 재료	AL6005-T5
모듈 종류	프레임 있음 & 이중 유리	지지대 색상	회색, 흰색 혹은 주문제작
판넬 배치 방법	가로배치, 같은 방향 양측 배치, 대칭 양측 배치	최대 하중	주부유체 70KG/m², 통로 155KG/m²

* 표를 가로로 드래그해서 확인하실 수 있습니다.

시스템 개요

수상 구조물 시스템은 수면 설치에 적합한 고밀도 폴리에틸렌 재질을 사용하여 Hunt 수분흡수 실험, 항산화, 항자외선 등 테스트를 거쳤으며, 최대장력은 국내외의 동업계 브랜드 제품보다 월등히 뛰어납니다.
부표와 주 부유체는 신식 모듈 설계를 적용하여 동방향 양측 배치 및 대칭 양측 배치 두가지 방식 모두 가능하며, 적재량과 발전량을 모두 높였고, 더욱 용이한 설치를 실현하였으며, 사용 수명은 25년입니다.
